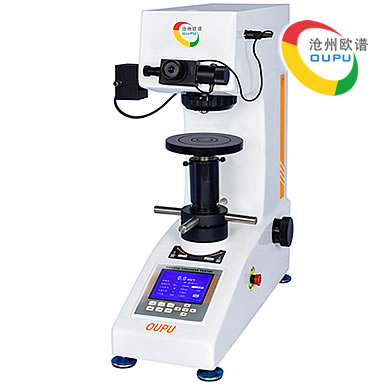

OU2530S型数显维氏金属硬度计

产品描述:OU2530S型数显维氏金属硬度计是采用大显示屏LCD显示,操作界面采用菜单式结构,可在操作面板上选择硬度标尺HV或HK,测试的硬度值,自动计算,自动显示。可进行各种硬度值相互转换。
服务热线:0317-3038768
立即咨询

可选配自动转塔配置(OU2530SZ)


一、产品概述

OU2530S型数显维氏金属硬度计是可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也极大的提高效率。

二、主要特点

1、 高级光学工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间,试验结果和数据处理等;
3、 铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
5、 OU2530SZ型可现实测量长度直接确认得出硬度值;
6、 OU2530SZ型可实现:观察—测试—测量的位置切换由自动转塔完成;
7、 LCD大屏幕显示屏方便观察,测试条件,试验过程直观明了;
8、 可选配内置打印机;试验结果和测试数据直接打印;

三、适用范围

· 黑色金属、有色金属、IC薄片、表面涂层、层压金属;
· 玻璃、陶瓷、玛瑙、宝石、薄塑料等;
· 碳化层和淬火硬化层的深度及梯度的硬度测试。

四、主要技术参数

测量范围
5-3000HV
试验力
1kgf、3kgf、5kgf、10kgf、20kgf、30kgf
9.8N、29.4N、49N、98N、196N、294N
硬度符号
HV1、HV3、HV5、HV10、HV20、HV30
显示
自动读数菜单显示5位数的硬度值;
   4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回
光学系统
物镜:10X、20X(可定制40X)、目镜:10X
总放大倍数:100X、200X
测量范围:400μm
分辨率:0.125μm
试验力保持时间
1~99s
试件最大高度
165mm
压头中心到外壁距离
130mm
压头物镜切换
手动 (可选配自动转塔配置OU2530SZ)
加荷控制
自动(加荷、保荷、卸荷)
数据输出
预留内置微型打印机接口,(RS232串行接口),可选配安装
执行标准
ISO 6507、ASTM E92、JIS Z2244、GB/T 4340.2
主机重量
42Kg
电源
AC220V/50/60Hz
外型尺寸
585×200×630mm(长×宽×高)
标准配置
主机 1台、砝码 3只、大平试台 1只、中平试台 1只、V形试台 1只、水平调节螺钉 4只、
电源线 1根、10X测微目镜 1只、维氏硬度块 2块、备用保险丝 2只、产品资料 1份
可选附件
XY工作台,CCD测量系统


五、型号选型表

型号
OU2560
OU2560Z
OU2561
OU2561Z
OU2562
OU2562Z
主要功能
常规显微硬度计

常规显微硬度计

自动转塔

数显显微硬度计

自动输入对角线长度

大屏显示

数显显微硬度计

自动输入对角线长度

大屏显示

自动转塔

触屏显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

触屏显微硬度计

7寸彩色触摸屏

自动输入对角线长度

自动校准误差

自动转塔

测量范围
5-3000HV
试验力
10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf
0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N
硬度标尺
HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
单位转换
布氏、洛氏、努氏

布氏、洛氏、努氏

(主界面可同时显示4个转换标尺,

并可切换:ASTM、ISO、JJG标准)

标尺转换
HK努氏
加载控制
自动加载、自动保持、自动卸载
试验力保持时间
5-60s
试验力选择
外置式选力旋钮,试验力自动显示在LCD屏上
物镜放大倍数
10×、40×
光通道
双光通道(目镜及CCD摄象通道)
对角线长度输入
手动
手动
自动
自动
自动
自动
光学系统分辨率
0.25μm
0.25μm
0.0625μm
0.0625μm
0.0625μm
0.0625μm
硬度显示
LCD屏
LCD屏
LCD大屏
LCD大屏
7寸液晶触摸屏
7寸液晶触摸屏
语言切换
×
×
×
×
中英文系统
中英文系统
误差修正
×
×
×
×
合格判定
×
×
×
×
光学系统
总放大倍数(μm):100×(观察), 400×(测量); 测量范围(μm):  200;
XY试台
尺寸100×100mm、行程范围:25×25mm、最小读数:0.01 mm
试件最大高度
110mm
压头中心至机壁距离
85mm
电源
AC220V/50/60Hz
重量
35kg
外型尺寸
540×200×530mm(长×宽×高)
